超聲波清洗技術因其高效、精密、環保等優勢,廣泛應用于鐘表維修、電子加工、醫療實驗、工業制造等領域。對于具有一定電子與機械基礎的動手愛好者或維修工程師而言,自制一臺基礎的超聲波清洗機,不僅能節省成本,更能深度了解其結構與工作原理。下面就為你系統講解如何從零開始構建一臺實用的超聲波清洗機。
一、準備階段:所需材料與基本知識
要自制一臺超聲波清洗機,你需要對超聲波換能技術有基本了解,并準備如下材料與工具:
核心部件:

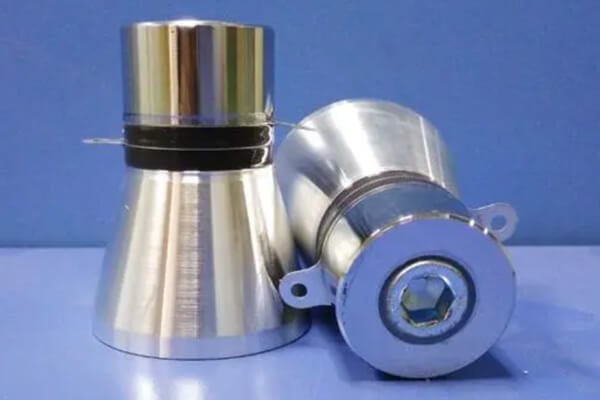

超聲波換能器(一般為28kHz或40kHz)
超聲波發生器(驅動電路)
不銹鋼清洗槽(推薦304材質)
導線、電源插頭、溫控器(視功能需求選擇)
輔助材料:
高溫膠水(用于粘接換能器與清洗槽)
不銹鋼網墊(防止工件與換能器接觸)
丙酮、甲醇(清洗用)
工裝壓緊器(用于膠接加壓)
烘箱或加熱設備(進行固化處理)
技能基礎:
具備一定的電工基礎,能識別功率電路接線
能操作電動工具及基本裝配流程
理解換能器、頻率、阻抗等超聲電聲參數
二、制造流程詳解

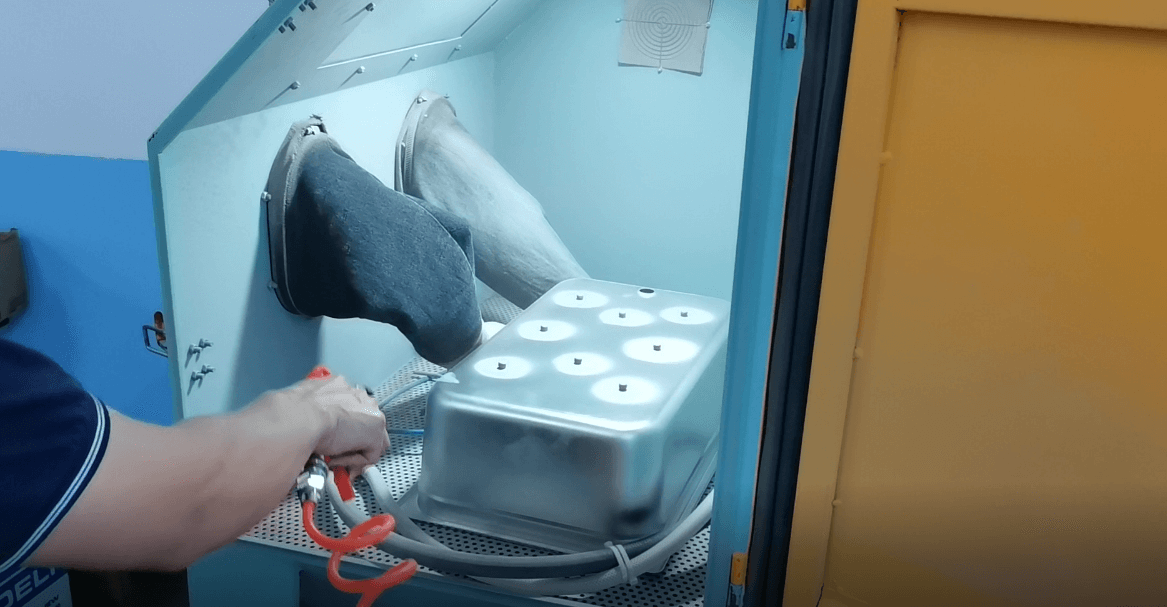

1. 表面處理與噴砂
將清洗槽底部與換能器的貼合面進行噴砂處理,使其表面略帶粗糙,有利于提高膠水的附著力。
噴砂材料建議使用30目金剛砂,確保干燥。
噴砂后表面應無油污、水漬,保持潔凈。
2. 清洗與預處理
噴砂后必須用甲醇+丙酮對換能器與清洗槽粘接面進行清洗,去除粉塵和油脂。
同時將金屬網墊、不銹鋼螺絲等一并清洗干凈備用。
所有部件需在60–80℃條件下烘干至少2小時,確保無殘余水分。
3. 膠接換能器
將處理好的換能器和槽體在40℃左右進行膠接操作:
膠水按比例調配(常見為1:0.4,即膠粘劑與固化劑);
膠水?dāng)嚢杈鶆蚝髴?yīng)盡快使用(10分鐘內完成涂抹);
涂膠后將換能器壓緊粘貼于清洗槽底部;
放置不銹鋼網布防止換能器與被清洗物直接接觸;
使用彈簧夾具或定制工裝施壓固定。
4. 多段固化處理
膠接完成后,進行分段升溫固化,以提升粘接強度:
第一階段:40~50℃固化30分鐘
第二階段:升至60~70℃,再固化30分鐘
第三階段:升溫至80℃,持續固化2小時
之后室溫靜置24小時,自然熟化
固化過程建議使用程控智能溫控器,確保升溫穩定無突變。
三、接線與電子部分
超聲波電路連接
將換能器焊接到驅動板輸出端;
驅動板輸入接入220V電源,建議加裝變壓器與穩壓電源;
使用專用鋁殼超聲波發生器可提升穩定性;
驅動電路需具備頻率匹配功能,避免頻率漂移損壞換能器。
溫控加熱功能(可選)
如需帶加熱功能的清洗槽,可安裝PTC加熱器+溫控器,并加設:
過熱保護電路
溫控旋鈕面板
加熱片粘附于槽體側壁或底部,避免直接接觸水面
四、調試與性能測試
阻抗檢測:使用阻抗分析儀或LCR表檢測每個換能器阻抗值(一般為250~300Ω之間);
頻率測試:確保實際工作頻率與換能器標稱頻率相符;
泡沫測試:倒入清水開機觀察空化泡沫分布是否均勻;
聲壓與雜波檢測:確保沒有異常高頻聲嘯或電流沖擊。
若某個換能器阻抗異常、無聲波或雜波干擾,應重新拆除更換,避免整機運行不穩定。
五、注意事項與使用建議
自制設備不建議用于清洗高精密電子產品或高價值飾品,風險較高;
使用前必須加入液體(禁止干燒),否則換能器容易燒毀;
定期檢查膠接處、線纜連接、換能器狀態,確保無松動或老化;
使用專用中性水基清洗液,避免強酸強堿;
為保障人身安全,整機必須良好接地,電源線路加裝漏電保護。
結語:自制超聲波清洗機雖有挑戰,但更有樂趣
自制超聲波清洗機不僅是一項電子+機械+材料工藝的綜合技能測試,更是一次極富成就感的動手實踐。只要掌握基礎知識,嚴謹操作,并注意安全規范,你完全可以打造一臺適合自己工作或愛好場景的實用型設備。對維修愛好者、實驗室技術員或DIY愛好者而言,這不只是設備,更是一次能力的拓展。

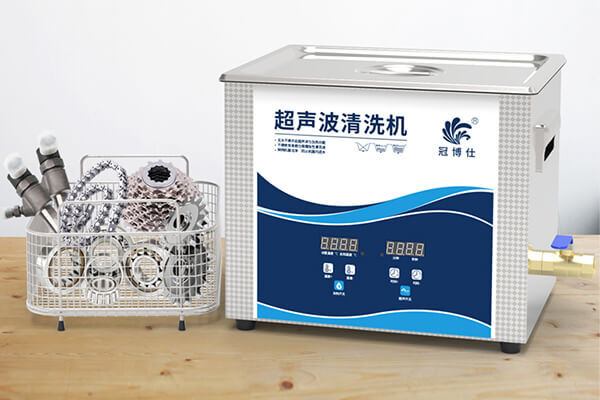

雖然手動制作超聲波清洗機充滿樂趣,對于熱愛動手的用戶來說是一種探索技術的過程,但不可否認,從選材、膠接、組裝到調試,每一步都需要時間、經驗與技術支撐。如果你更追求高效、穩定、安全的使用體驗,不妨選擇直接購買成品設備。冠博超聲波清洗機憑借成熟的工業設計、先進的多頻控制技術和高精度清洗效果,能滿足從日常家用到專業實驗、工業生產的多種清洗需求。操作簡便、功能齊全、清洗力強,不僅省去自制過程中的繁瑣環節,更保障了使用安全和清潔質量。
